序列式皮帶秤是承德市五岳測控技術有限公司近年新研發生產的高精度稱重設備。皮帶稱重理論方面有革命性的突破，并建立了整套皮帶秤高精度解決方案。涉及稱重傳感器、稱重單元結構、復合算法、雙秤比較、雙秤校驗等。序列式皮帶秤從客戶角度考慮做到簡單易用，符合時代發展且產品成熟穩定，實現了高精度計量并確保安全運行。序列式皮帶秤性能穩定、簡單易用、實時精度自檢、幾乎達到免維護。

技術要求：

1)電源要求：220V AC 50Hz；

2)皮帶傾角：0～18° (視物料特性)；

3)托輥間距： 1 m；

技術性能：

稱重單元：4、6、8、12、18、24組托輥（可選）

稱量方式：采用多組合稱重單元重復計量

流量范圍：35-16000m3/h

皮帶寬度：500-4000mm

皮帶速度：0-5m/s

稱量精度：0.2-0.6%（不同組合精度不同）

設備組成：

高精度序列式皮帶秤是機械結構、電氣系統及軟件控制于一體的成套計量控制系統，它由多組合托輥型式（4、6、8、12、18、24組合），群控稱重儀表、測速裝置、數字化模塊、稱重單元（抗側力傳感器）、傳感器接線盒，管理軟件等幾部分組成。

承載器：

承載器使用單托輥結構，運輸方便，安裝省時省力，維護簡單方便。每個稱重單元使用雙傳感器，以達到更好的左右受力平衡。

整秤大部分部件使用10mm鋼板或型鋼，機械性能好。使用抗側力傳感器，以消除張力以及跑偏的影響。秤體與稱重傳感器和稱重托輥緊密連接，受力更加直接有效，減小角度影響。各個稱重單元之間相互校驗相互冗余。

稱重單元組合：

各個稱重單元之間的序列使用，如十二托輥秤時稱重單元按序號：

1、7、2、8、3、9、4、10、5、11、6、12順序安裝

配合群控群控稱重儀表將之分為雙秤。在所有稱重單元中的其中一半（高序號）安裝電動起降裝置，實現雙秤在線校驗。

管理軟件：

群控稱重儀表將各稱重傳感器、速度傳感器以及相應的開關量信號進行實時處理與轉換，發往工控機，工控機管理軟件進行處理顯示。工控機及管理軟件通過光纖通信得到現場群控儀表的實際累計重量。

技術特點：

1.組合型式: 4、6、8、12、18、24 托輥型式，適用于長期穩定高,精度計量且自動校驗又免維護的現場.

2.自動校驗方式：稱重單元之間相互校驗，由群控儀表進行數據處 理極大的提高整秤實時性，并在多秤間相互檢驗.

3.重復稱重區：稱重單元組合時，通過對物料的重復計量，有效的 延長理論稱量段長度，使物料得到充分計量，避免偶然誤差，從而提高精度.

4.傳感器：抗側力傳感器，消除皮帶側向力的影響，自帶溫度補償功能；重型測速裝置，對速度采樣穩定可靠，防潮防灰塵群控稱重儀表：高速處理稱重數據，實時校驗顯示秤體狀態；具有一鍵式標定及自動零點跟蹤功能；可工作在單秤高精度計量，并實時監控；同時，雙秤在線標定，即雙秤出現偏差時，自動進行在線標定修正雙秤偏差；儀表對實時存儲每個時段的累計量以防做弊.

5.軟件：自主開發可定制，接口豐富

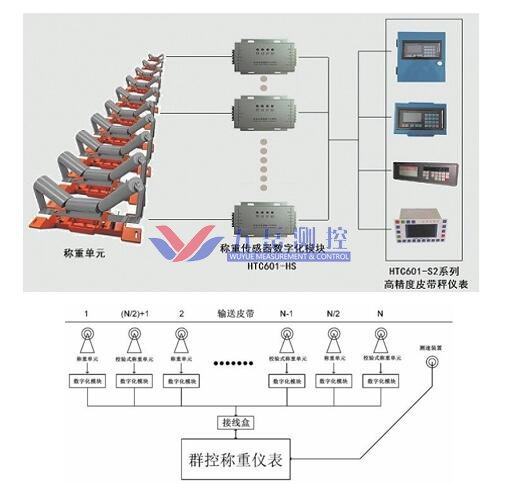

系統示意圖：

序列式皮帶秤優點：

1.稱重單元之間相互校驗：在一條輸送皮帶安裝多組稱重單元，單組稱重單元通過獨立的稱重傳感器數字化模塊轉化后，通過我公司群控稱重儀表進行數據處理，極大的提高整秤實時性，并在多秤間相互檢驗.

2.重復稱重區：稱重單元組合時，通過對物料的重復計量，有效的延長理論稱量段長度，使物料得到充分計量，避免偶然誤差，從而提高精度.

3.提升原始精度：傳統皮帶秤稱重傳感器的使用率較低，序列式皮帶秤的稱重傳感器使用率非常高，稱重信號分辨率是變通秤體分辨率的幾十倍,極大提升原始精度.

4.抗側力傳感器，消除皮帶側向力的影響。首尾托輥張力補償，一步消除皮帶張力變化的影響.

5.重型測速裝置，對速度采樣穩定可靠.

6.用戶只需停料空轉皮帶運行一圈就可實現零點偏差自動消除.

7.自動在線校驗，免維護達到極致.

8.使用工控制及管理軟件,實時監控儀表狀態，輕點鼠標即可實一鍵標定序列式電子皮帶秤是從客戶權益角度出發，做到簡單易用，產品成熟穩定,符合時代發展，將是新時代高精度皮帶秤的主導產品.

承德市五岳測控技術有限公司對其作出質量承諾：

檢定等級：1 級

1.安裝4 組托輥序列式電子皮帶秤：標定精度：0.60%，長期使用精度：0.60%

2.安裝6 組托輥序列式電子皮帶秤：標定精度：0.50%，長期使用精度：0.50%

3.安裝8 組托輥序列式電子皮帶秤：標定精度：0.35%，長期使用精度：0.35%

檢定等級：0.5級

1.安裝12 組托輥序列式電子皮帶秤：標定精度：0.20%，長期使用精度：0.30%

2.安裝18 組托輥序列式電子皮帶秤：標定精度：0.20%，長期使用精度：0.20%

3.安裝24 組托輥序列式電子皮帶秤：標定精度：0.20%，長期使用精度：0.20%

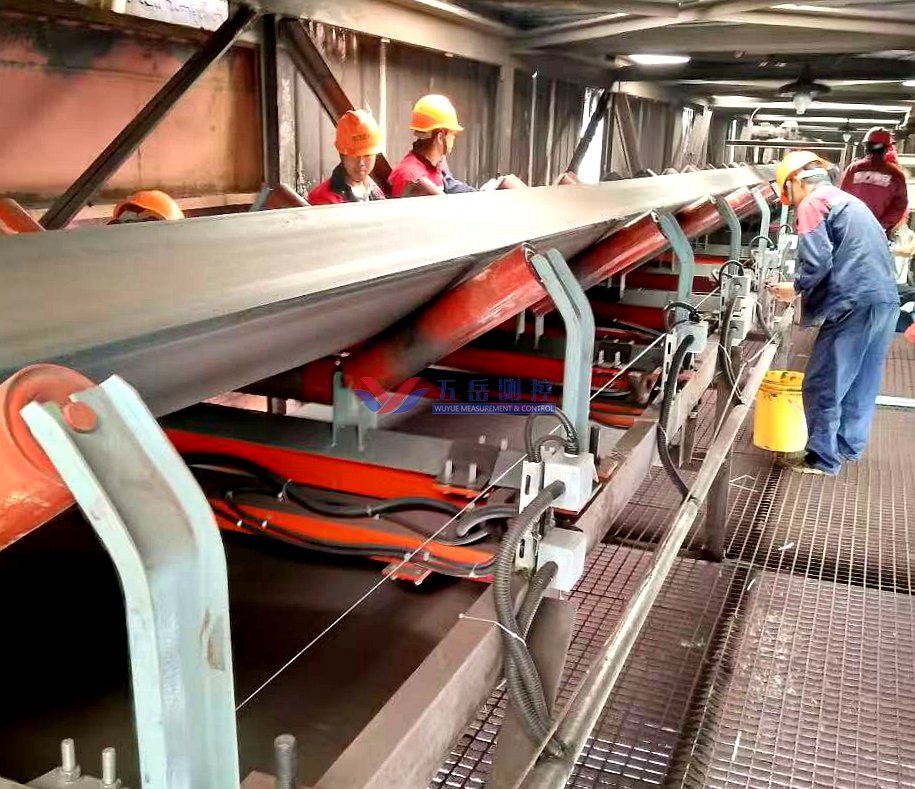

安裝現場圖片：

技術參數：

電源要求： 220V 50HZ

稱量方式： 采用多組合稱重單元重復計量

檢定精度： 0.5 級與1 級

技術標準： JJG 195-2002 <<連續累計自動衡器(皮帶秤)>>

使用精度： 18 組托輥以上 標定精度0.20% 長期使用精度0.20%

檢定周期： 12 個月
