產品特點：

獨特的免開關計量算法：ZGU-100-BWL無梁式不斷軌自動軌道衡使用了我公司獨特的免開關計量算法，整個衡器設備無需在外增加其它的輔助開關進行判車和計算重量，完全采用傳感器的自身特性進行動態算法的計算，識別率100%。

嵌入式儀表邏輯：稱重儀表內部嵌入自動稱重算法，可連接車號識別系統，自動計算出車輛的毛重、速度、稱量時間、車號、偏載等信息，所有信息可存儲在儀表中，可取消用戶現場的計算機，避免計算機死機或者中毒造成無法計量重量的情況，計量系統穩定性高。

免維護的承載器：板式傳感器的使用,取消了原鋼性結構秤體，受力結構簡單且使用中無需用戶維護，使用專用防爬器防止竄軌。

衡器遠程服務系統：本衡器可以選配衡器遠程服務，可以在不添加設備的情況下，24小時檢測衡器電器部分的狀態信息,也可以增加軌距、水位等傳感器做到電器和機械部分全部監控，并把監控的設備信息實時上傳云服務器,后臺系統進行數據分析和故障提前預警

技術要求：

直線段要求：秤體兩側各75米，共150米

坡度要求： 220V AC50HZ

供電功率：2000VA

控制室面積：不小于15平米

基礎要求：秤體兩側各25米砼道床25米

坡度要求: 線路坡度小于0.2%；

供電電源：220V AC 50Hz；

供電功率：2000VA；

控制室面積：不小于15平米；

基礎要求：秤體兩側各25m砼道床

溫度要求：-40~60℃

技術性能：

可選型式：模擬式

稱量方式：轉向架稱量

適應車型：鐵路固態貨車混編

承載器長度：3900mm

額定稱量：100t

檢定分度值：100kg

顯示分度值：1、2、5、10、20、50（可設置）

準確度等級：JJG 234-2012《自動軌道衡》檢定規程1級

技術標準：GB/T 11885-2015《自動軌道衡》

計量速度：5～35km/h

通過速度：不限速

安全過載：150%F.S

檢定周期：12個月

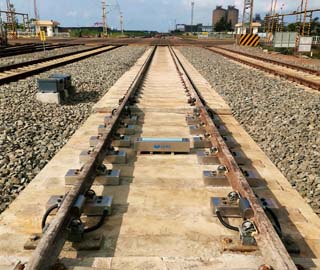

無梁式不斷軌自動軌道衡是機械結構、電氣系統及軟件控制于一體的成套計量控制系統，它由預埋板、承載器、稱重傳感器、接線箱、稱重儀表、鐵路車號識別系統、工業控制計算機、計量管理軟件等幾部分組成。

機械秤體：

機械稱量臺面作為軌道衡中列車支撐與傳力機構，由12只板式稱重傳感器加4只剪力傳感器、稱重軌、防爬裝置等組成，完成列車運行中的導向、支撐與力的傳遞工作。機械承載臺面必須保證把車輪的重量完全不變的傳遞給稱重傳感器，并保證稱重傳感器垂直。該機械秤體具有絕緣防雨、防電功能。

傳感器：

傳感器是稱重系統中的關鍵元件，要求傳感器具有密封防潮濕、過載能力強、防雷擊、防過電流、漏電流、長期穩定可靠等特點。經過多年的經驗總結，選用國產板式、剪力傳感器，該傳感器已在眾多現場應用，長期穩定且可靠。

稱重儀表特點：

型號MWS-1H

準確度  3級 , n = 3000

通訊接口 CAN高速B2.0接口 RS485/RS422接口

采樣頻率 Max：500Hz

通訊方式 可與多臺電腦同時通信

傳感器要求 支持多種傳感器；模擬/數字可單一或同時采集

開關量 2路輸入2路輸出

溫度要求 使用：-20℃~40℃  儲運：-25℃~+55℃

預熱時間 10~30 min

電源要求 AC 110V~220V 50~60Hz 電流：≤0.5A

顯示LCD24064液晶顯示屏，可調對比度

我公司開發的一機雙控車號識別系統應用我公司新型WHR系列轉換器，在讀取電子標簽數據時可將實時的重量數據緩存在稱重轉換器中，在計算機有空閑時讀取，因此達到在計量的同時進行車號識別，絕對做到重量、車號一一對應。即使在車輛電子標簽應損壞情況下也能達到車號與重量的一一對應，對于損壞的電子標簽可手動補錄。

車號識別：

我公司開發的一機雙控車號識別系統應用我公司新型WHR系列轉換器，在讀取電子標簽數據時可將實時的重量數據緩存在稱重轉換器中，在計算機有空閑時讀取，因此達到在計量的同時進行車號識別，絕對做到重量、車號一一對應。即使在車輛電子標簽應損壞情況下也能達到車號與重量的一一對應，對于損壞的電子標簽可手動補錄。

型號WHR-1

工作頻率： 910.1MHz、912.1MHz、914.1MHz

輸出效率：0.5-1.6 W

信號類型：單載波

頻率容限：5*10-6

發射帶寬：2.5uW

控制信號：串口

波特率：19200bps

環境溫度：-25℃~+70℃

環境濕度：≤85%R.H

計量軟件：

計量軟件主要完成基本的計量功能，數據管理系統主要完成后期計量數據的管理工作，如數據查詢、統計、打印等功能。

型號：ZGU-100-BWL

可選型式：模擬式

稱量方式：轉向架稱量

適應車型：鐵路固態貨車混編

承載器長度：3900mm

額定稱量：100t

檢定分度值：100kg

顯示分度值：1、2、5、10、20、50（可設置）

準確度等級：JJG 234-2012《自動軌道衡》檢定規程1級

技術標準：GB/T 11885-2015《自動軌道衡》

計量速度：5～35km/h

通過速度：不限速

安全過載：150%F.S

檢定周期：12個月

參數要求：

1)直線段要求：秤體兩側各75米，共150米;

2)坡度要求:線路坡度小于0.2%;

3)供電電源：220V AC 50Hz

4)供電功率：2000VA;

5)控制室面積：不小于15平米;

6)基礎要求：秤體兩側各25m砼道床

7)溫度要求：-40℃ ~ +60℃
